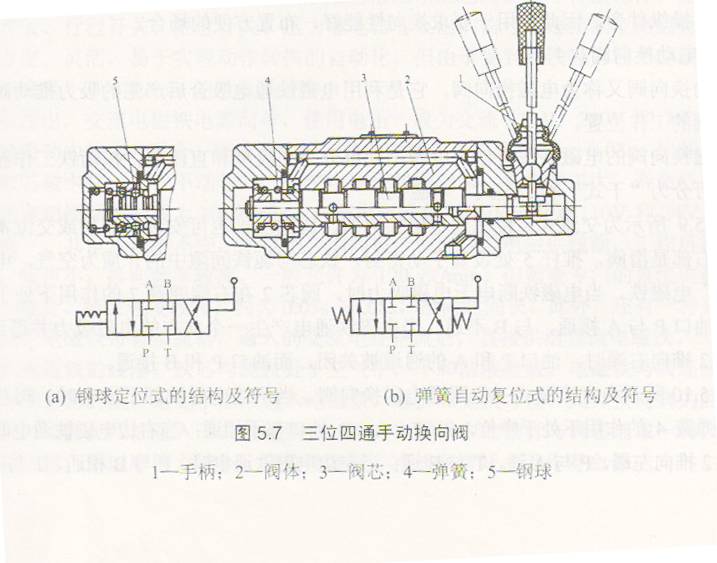

手动换向阀是利用手动杠杆等结构来改变阀芯和阀体的相对位置，从而实现换向的阀类。阀芯定位靠钢球、弹簧，使其保持确定的位置。下图为弹簧自动复位式

三位四通手动换向阀的结构及图形符号

向左或向右操作手柄1 ，通过杠杆使阀芯3在阀体2内自图示位置向右或向左移动，以改变油路的连通形式或液压油流动的方向。松开操作手柄后，阀芯在弹簧4的

作用下恢复到中位。这种幻想阀的阀芯不能在两端工作位置上定位，故称为自动复位式手动换向阀。此阀操作比较安全，常用于动作频繁、工作持续时间较短的

工程机械液压系统中

如果将图5.7b所示手动换向阀的左端结构改为图5.7a所示的结构，当阀芯向左或向右移动后，就可以借助钢球5使阀芯保持在左端或右端的工作位置上，故称为弹

簧钢球定位式手动换向阀，适用于机床、液压机、船舶等需保持工作状态时间较长的液压系统中
