溢流节流阀是由定差溢流阀于节流阀并联而成。在进油路上设置溢流节流阀，通过溢流阀的压力补偿作用达到稳定流量的效果。溢流节流阀也成为旁通调速阀。

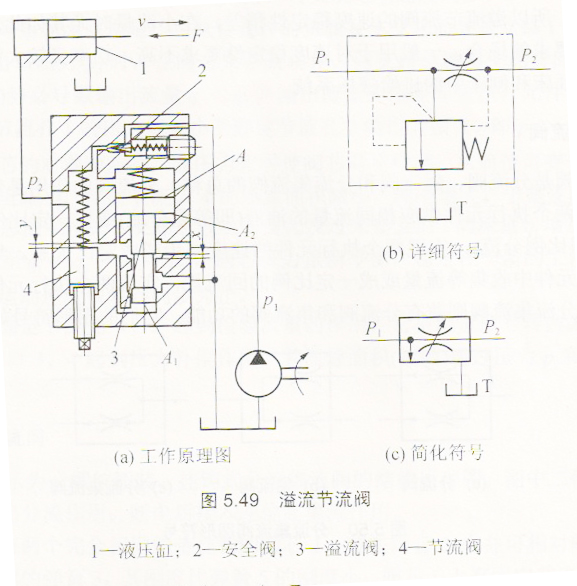

图5-49为溢流节流阀的工作原理图，图中1是液压缸，2是安全阀，3是定差溢流阀，4是节流阀。从液压泵输出的压力油p1，一部分通过节流阀4的阀口y，由出油口处流出，压力降

为p2，进入液压缸1使活塞客服负载f以速度v运动；另一部分则通过溢流阀3的阀口x溢回油箱。溢流阀阀芯上端的弹簧腔与节流阀4的出口想通，其肩部的油腔和下端的油腔与入口

压力油p1相通。在稳定工况下，当负载力f增加，即出口压力p2增大时，溢流阀阀芯上端压力增加，阀芯3下移，溢流口x减小，液阻加大，使液压泵供油压力p1增加，因而使节流阀

前后的压差可基本保持不变。当p2减少时，溢流阀溢流口x加大，液阻减少，使液压泵出口p1相应地减小，同样保持不变。另外，当负载p2超过安全阀条定压力时，安全阀2将开启

。溢流阀阀芯受力平衡方程为p1a=p2a+fs+g+ff

式中 p1=节流阀入端压力，即液压泵供油压力

     p2=节流阀出端压力，即由外载荷决定的压力

    a=溢流阀阀芯大端面积，即阀芯肩部面积a2与下端的有效面积a1之和

     f2=溢流阀阀芯大端的弹簧作用力

    g=溢流阀阀芯自重

   f1=溢流阀阀芯移动的摩擦力

从上述可知，溢流阀弹簧的预压缩量很大，而阀芯开口两x的变化较小，因此fs可近似为常数，即节流阀前后压差基本为一常数，因此，保证了通过节流阀的流量的稳定。
