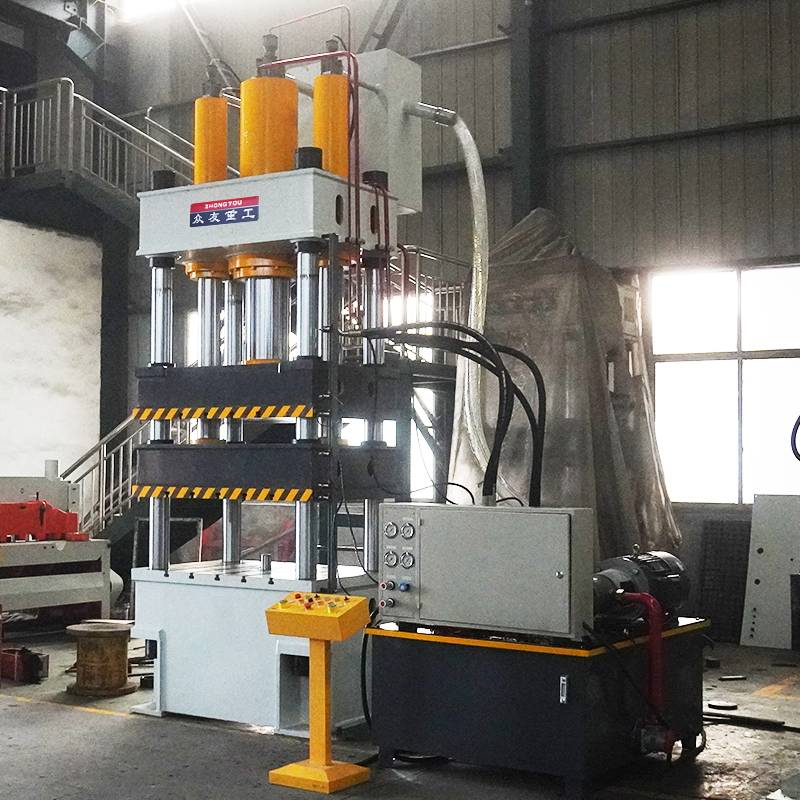

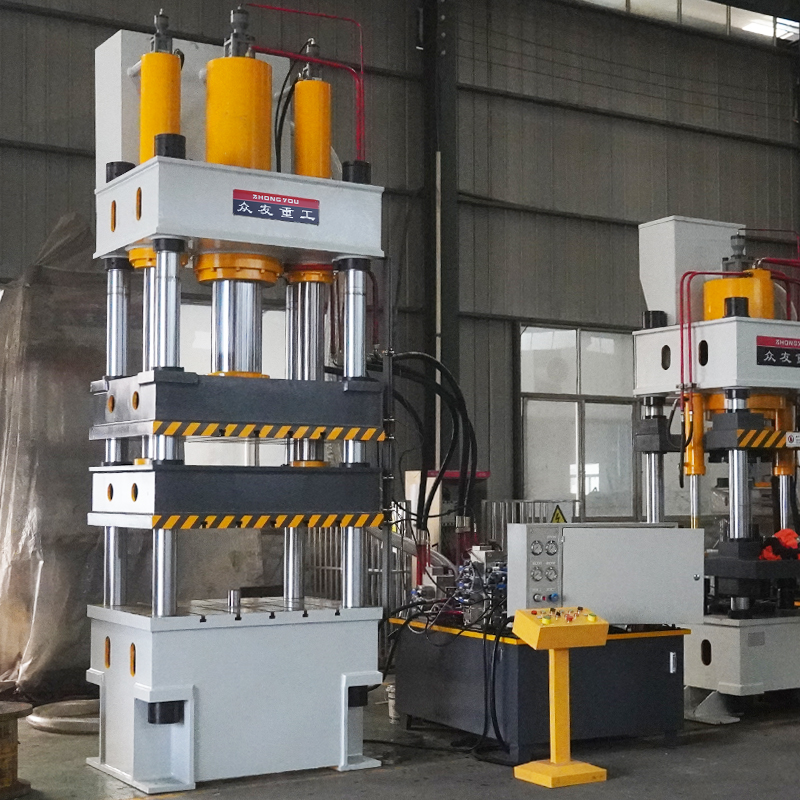

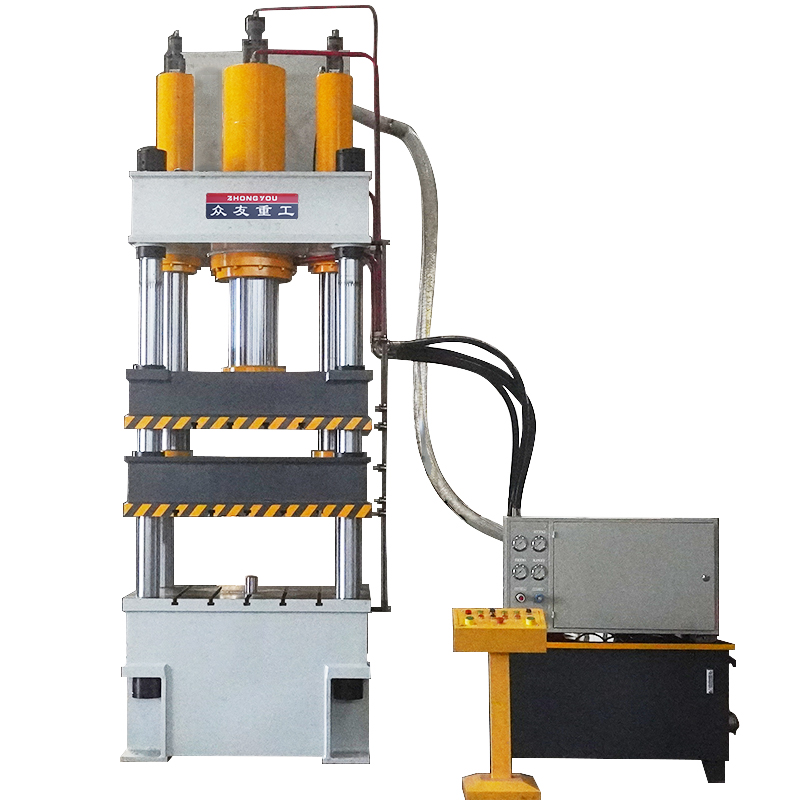

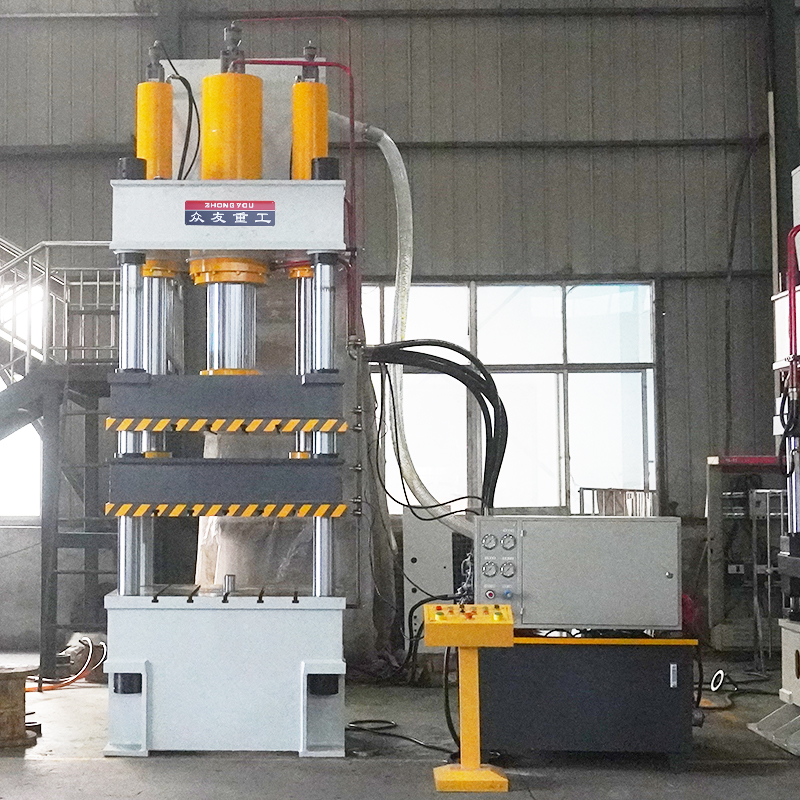

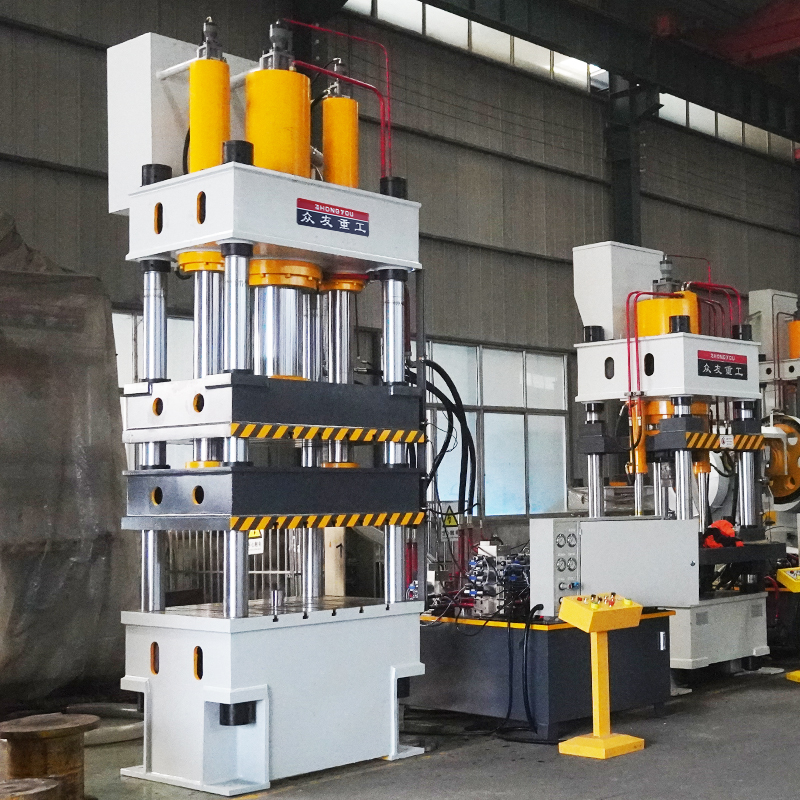

315吨双动拉伸机 灭火器金属成型压力机

视频展示

液压机介绍

315吨双动拉伸机是一种用于金属板材深拉伸成型的液压设备，主要用于制造形状复杂、深度较大的拉伸零件。

双动拉伸机（又称“双动液压机”）与单动拉伸机的核心区别在于其双油缸驱动设计：

主拉伸油缸：提供向下的拉伸力，将板材拉入凹模成型；

压边油缸（或压边滑块）：提供向上的压边力，防止拉伸过程中板材边缘起皱（尤其适用于深拉伸或薄板）

1. 机身（机架）

采用框架式结构（如四柱式、龙门式或整体铸钢框架），确保高刚性和抗偏载能力，承受拉伸过程中的巨大应力。

机身精度要求高（如导向精度），避免拉伸时滑块偏移导致零件报废。

2. 液压系统

双油缸配置：主拉伸油缸（下置或上置）与压边油缸（通常集成于滑块或独立设置），通过液压泵站提供动力。

液压控制：采用比例阀或伺服阀，实现压边力与拉伸力的同步调节（如压边力随拉伸行程动态变化），保证成型质量。

3. 控制系统

以PLC（可编程逻辑控制器）为核心，搭配人机界面（HMI），可实现：

拉伸行程、压边力的精准设定；

自动/手动模式切换；

过载保护（如压力超限、行程限位）；

生产数据记录（如次数、参数）。

4. 模具系统

需配套拉伸模（凹模、凸模）和压边圈，模具材质多为合金工具钢（如Cr12MoV），表面经热处理或涂层处理（如TD处理），提高耐磨性。

模具安装需与机身导向系统配合，确保合模精度。

技术参数

压制工艺

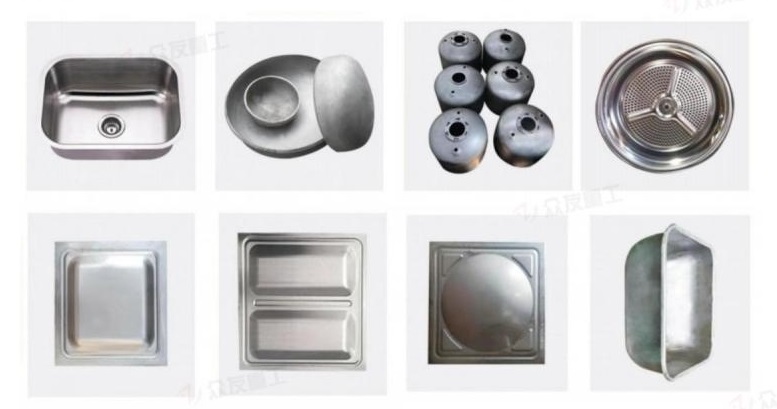

压制案例
