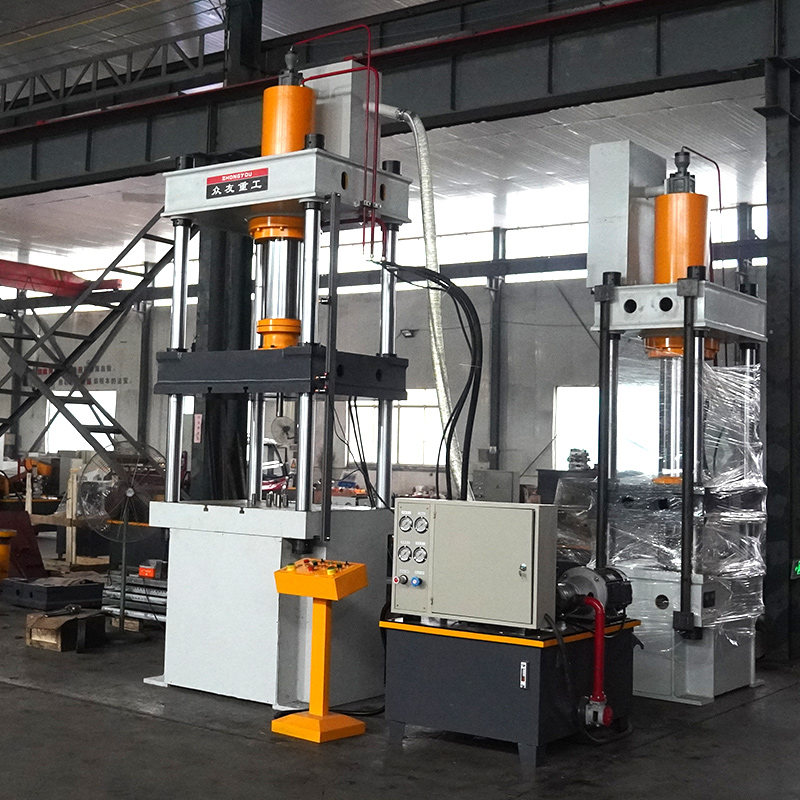

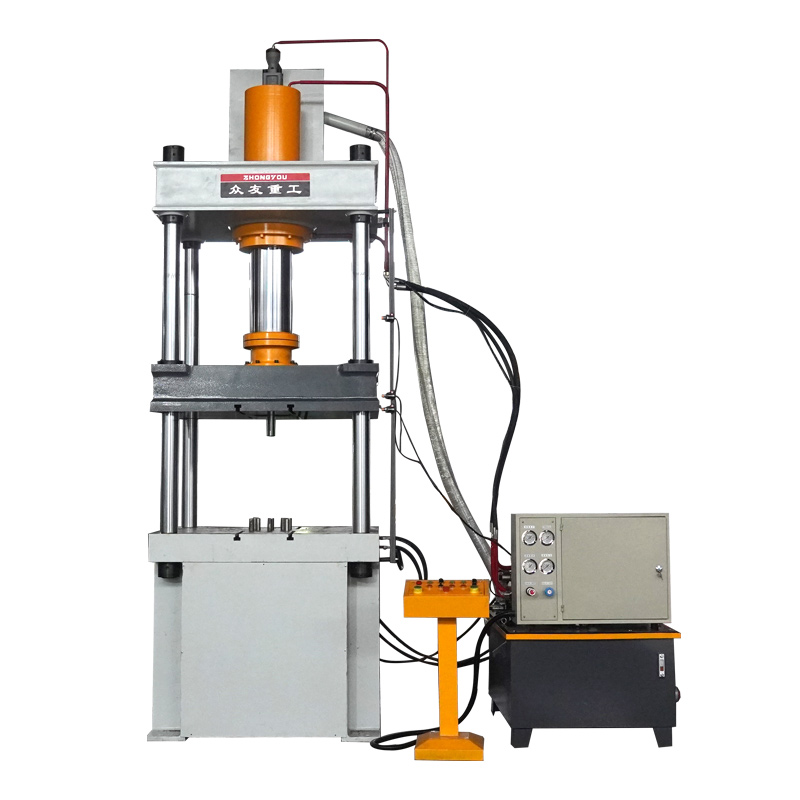

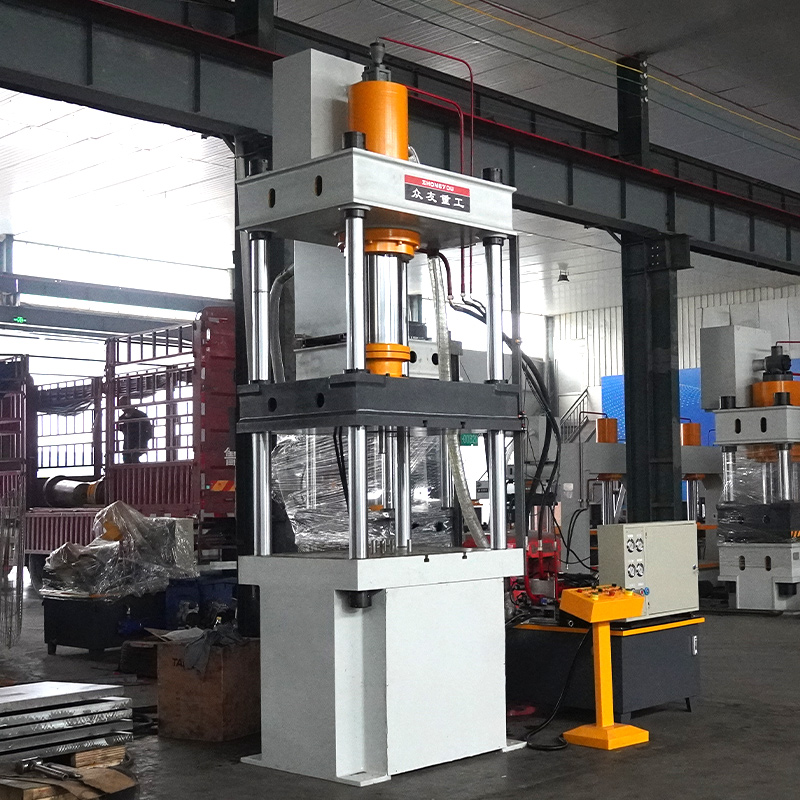

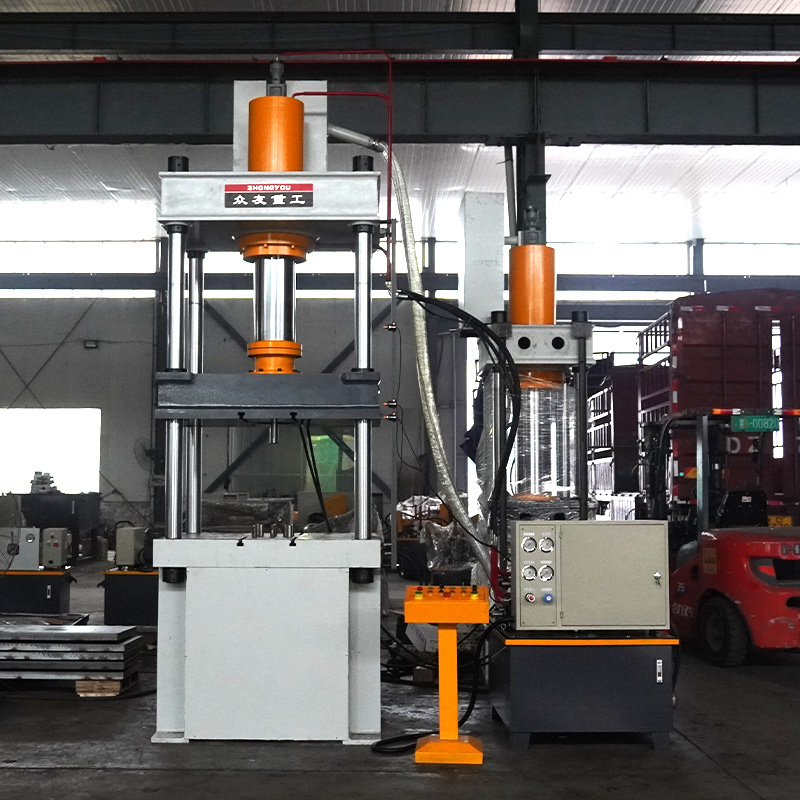

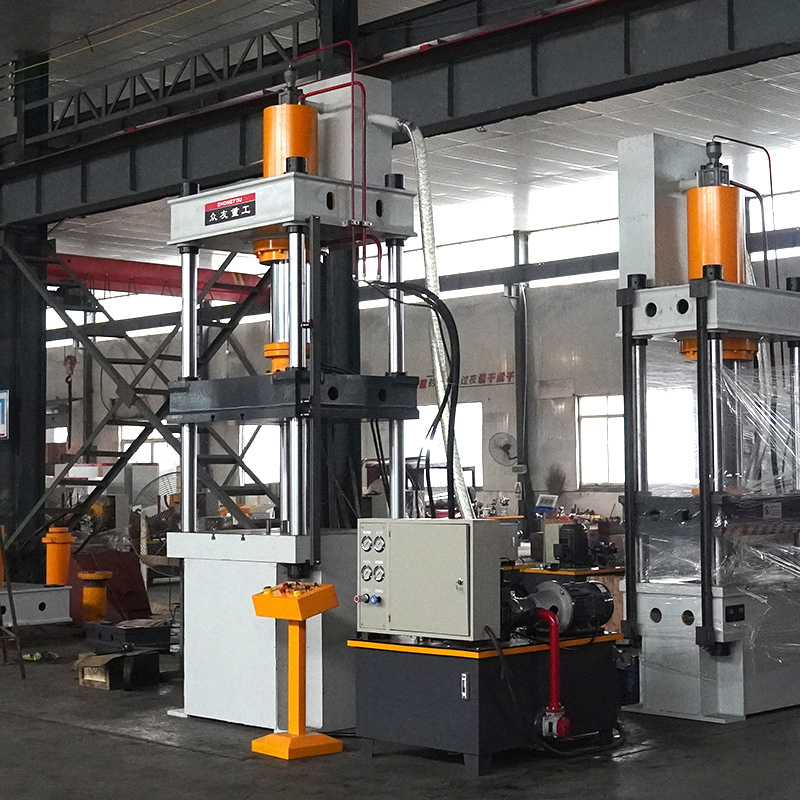

金属薄板拉伸机 160吨带下顶缸液压机
160吨拉伸机主要用于金属板材、薄壁零件的拉伸成型，适用于汽车配件（如车门、引擎盖）、家电、五金制品等行业。其核心配置包括伺服系统、液压垫装置、PLC控制等，可完成浅拉伸、深拉伸及复杂形状零件的加工
扫码加微信
+86 13562463338
+86 13562463338
视频展示
液压机介绍
160吨拉伸机的公称压力通常为1600kN（160吨力），适用于金属薄板拉伸、冲压、成型等工序。部分机型支持双向或单向拉伸，油缸行程范围在400-800mm之间，可满足不同厚度材料的加工需求。
结构与设计
四柱式结构：主流设计，采用三梁四柱框架，工作台面尺寸多为600×600mm至700×700mm，开口高度500-900mm，喉口深度可达1250mm，适合大型工件加工。
滑块行程与速度：滑块行程通常为400-600mm，部分机型支持快慢速转换，提高生产效率。例如，某型号滑块行程400mm，行程次数3次/分钟。
精度控制：采用精密导套和液压系统，平行精度达0.03mm以内，定位精度0.05mm，确保加工一致性。
动力与控制
电机功率：主电机功率多为5.5-11kW，部分机型配备2.2kW节能马达，待机噪音低于60分贝。
控制系统：支持按钮控制、电动控制或数控系统，可选配触摸屏、压力传感器和行程计数器，实现自动化生产。
典型应用场景
金属加工薄板拉伸：用于汽车内饰件、电器外壳、滤清器外壳等金属件的拉伸成型。
冲压与整形：适用于金属粉末成型、铆接、打印、烙印等精密作业。
校直与剪切：可完成金属棱挤压、翻边、冲孔等工序。
非金属加工塑料制品：支持塑料制品的整切、压制成型。
复合材料：用于橡胶、塑料等材料的抗拉强度测试（需配合拉力试验机）。
行业覆盖
广泛应用于汽车制造、家电生产、五金加工、航空航天等领域，满足高精度、高效率的生产需求。
技术参数
| YD27系列三梁四柱液压机 | |||||||
| 项目 | 100T | 200T | 315T | 400T | 500T | 630T | 800T |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 500 | 700 | 800 | 900 | 1200 | 1200 | 1200 |
| 开口高度mm | 800 | 1100 | 1250 | 1500 | 1800 | 1800 | 1000 |
| 工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 压制速度mm/s | 5-10 | 5-15 | 5-10 | 5-10 | 5-10 | 8-15 | 8-15 |
| 回程速度mm/s | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| 电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 顶出力t | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 顶出行程mm | 200 | 300 | 200 | 220 | 220 | 300 | 300 |
| YD27系列三梁四柱液压机 | |||||||
| 项目 | 1000T | 1250T | 1600t | 2000T | 2500T | 3000t | 4000t |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 1200 | 1400 | 1400 | 1400 | 1400 | 1600 | 1600 |
| 最大开口高度mm | 1800 | 2000 | 2000 | 2000 | 2000 | 2200 | 2200 |
| 工作台有效面积 | 1260*1160 | 1600*1000 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 | 1800*1800 |
| 空程下降速度mm/s | 120 | 150 | 150 | 160 | 160 | 160 | 180 |
| 压制速度mm/s | 5-12 | 5-12 | 5-12 | 5-12 | 10 | 6-10 | 6-10 |
| 回程速度mm/s | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| 电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 顶出力t | 100 | 100 | 100 | 125 | 125 | 200 | 200 |
| 顶出行程mm | 350 | 350 | 350 | 350 | 350 | 450 | 450 |
