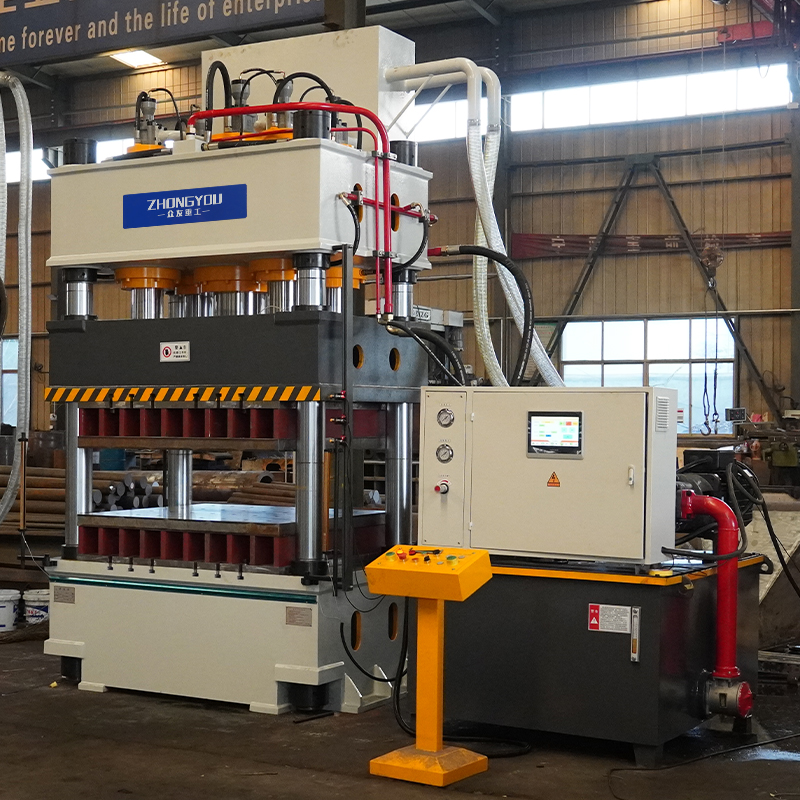

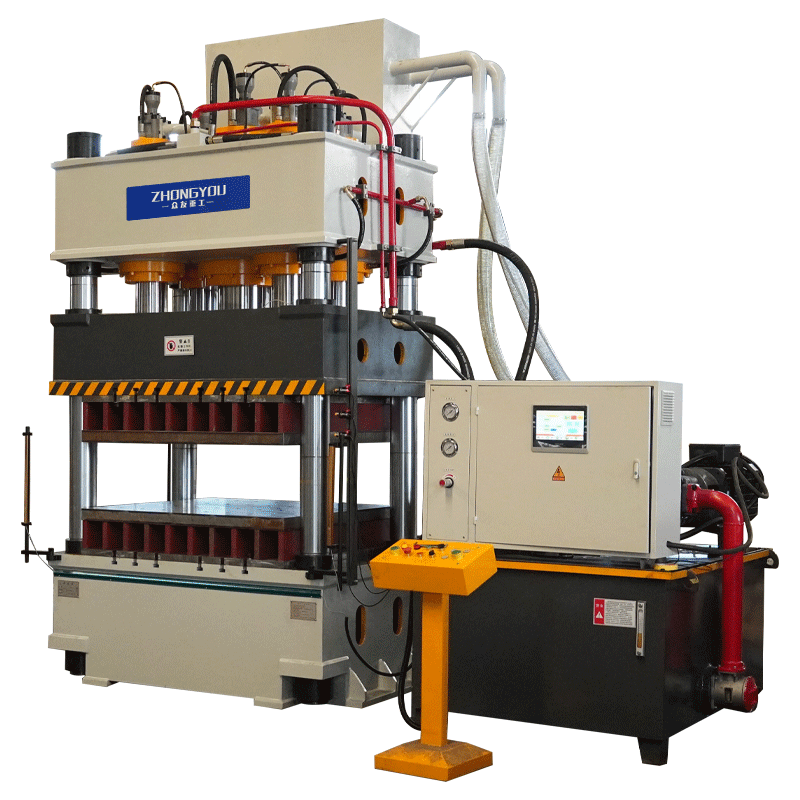

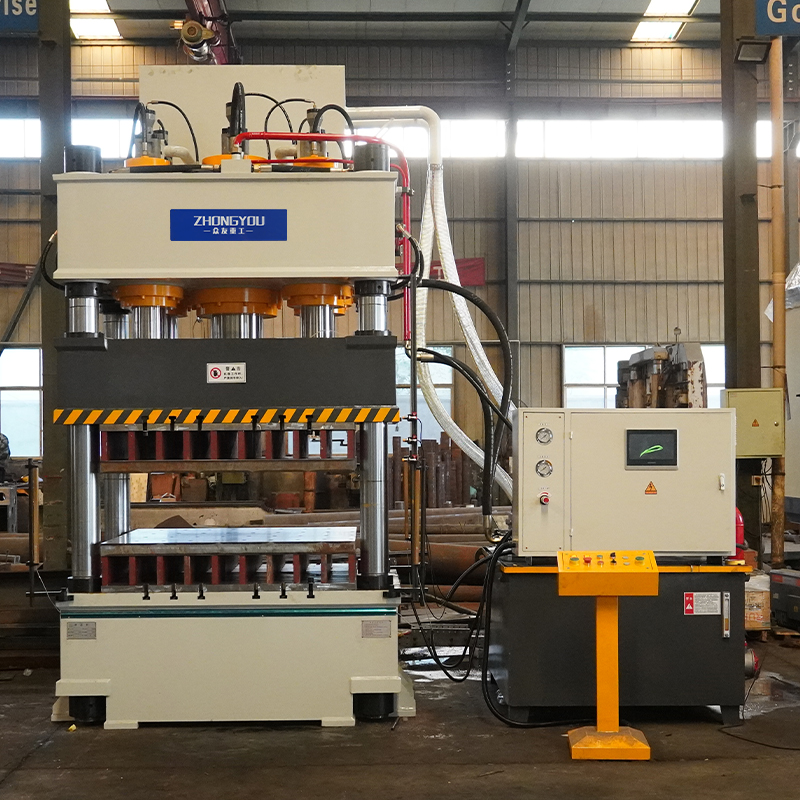

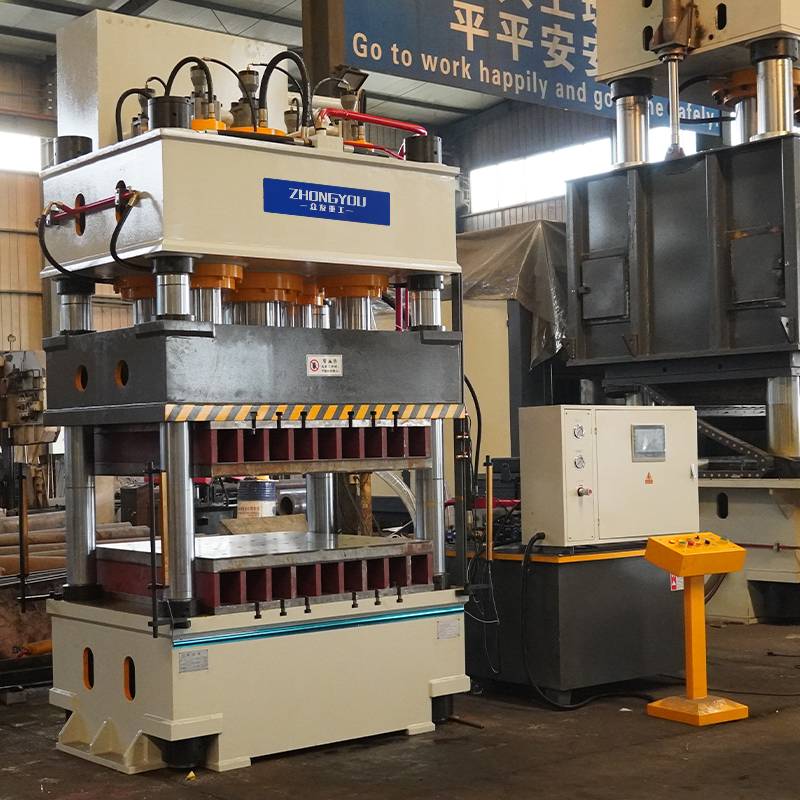

三梁四柱液压机 500吨带触摸屏模具压力机
山东众友重工为天津客户定制的一台500吨带伺服光栅模具压力机是一种集成了伺服驱动技术和光栅安全检测功能的高精度压力成型设备，适用于对加工精度、安全性和生产效率要求较高的工业场景。
扫码加微信
+86 13562463338
+86 13562463338
视频展示
液压机介绍
500吨带伺服光栅模具压力机是一种集成了伺服驱动技术和光栅安全检测功能的高精度压力成型设备，适用于对加工精度、安全性和生产效率要求较高的工业场景。
一、技术特点
伺服驱动系统通过伺服电机实现压力、速度和位置的精确控制，响应速度快，能耗低。
支持多段压力、速度曲线编程，适应复杂工艺需求（如精密冲压、模压成型等）。
相比传统液压机，伺服压力机可减少能源浪费，降低噪音和振动。
光栅安全检测配备光栅传感器，实时监测模具工作区域，防止操作人员误入危险区域。
光栅与设备控制系统联动，一旦检测到障碍物，立即停止压力机运行，确保安全生产。
高精度控制压力控制精度通常可达±1%以内，位置控制精度可达±0.01mm。
适用于对产品尺寸和一致性要求较高的行业（如汽车零部件、电子元件等）。
二、应用优势
提升生产效率伺服驱动的快速响应特性可缩短加工周期，提高生产节拍。
光栅安全系统减少人工干预，降低停机时间。
保证产品质量高精度控制可减少产品次品率，提升一致性。
适用于精密模具成型、复合材料压合等工艺。
增强安全性光栅检测可有效避免操作事故，符合工业安全标准。
适用于高风险作业环境。
技术参数
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 100T-A | 100T-B | 160T | 200T-A | 200T-B | 315T-A | 315T-B |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| 开口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| 工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 压制速度mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| 回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| 电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 顶出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 顶出行程mm | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| 最大开口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| 工作台有效面积 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| 空程下降速度mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| 压制速度mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| 回程速度mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| 电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 顶出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| 顶出行程mm | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
