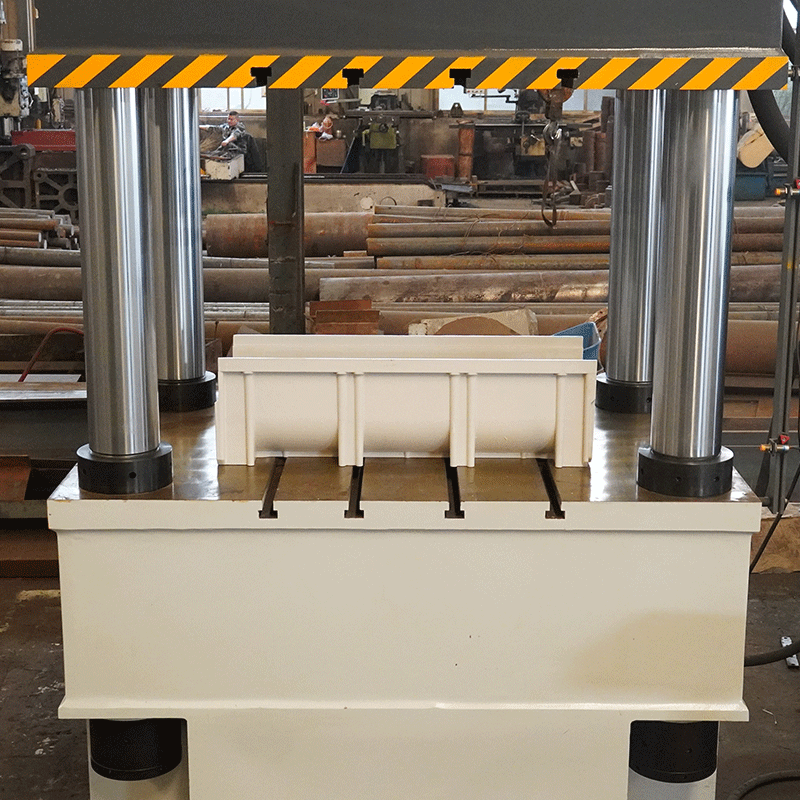

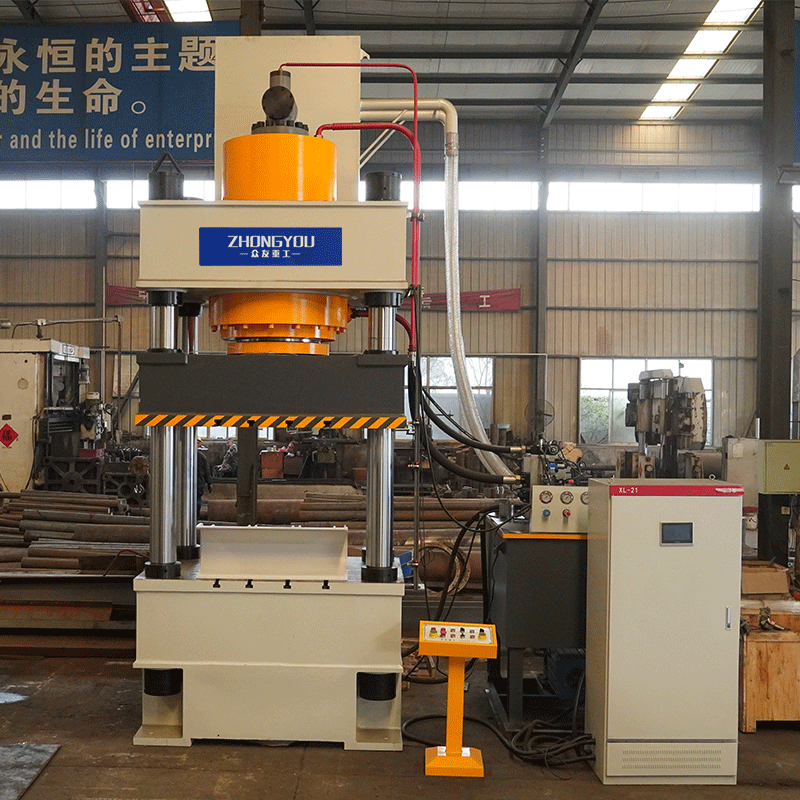

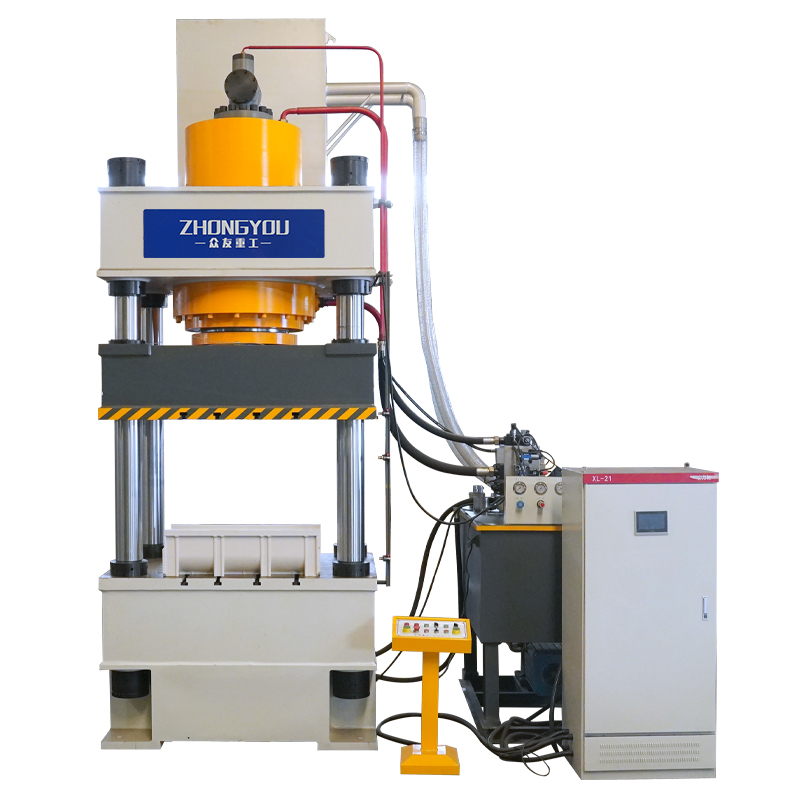

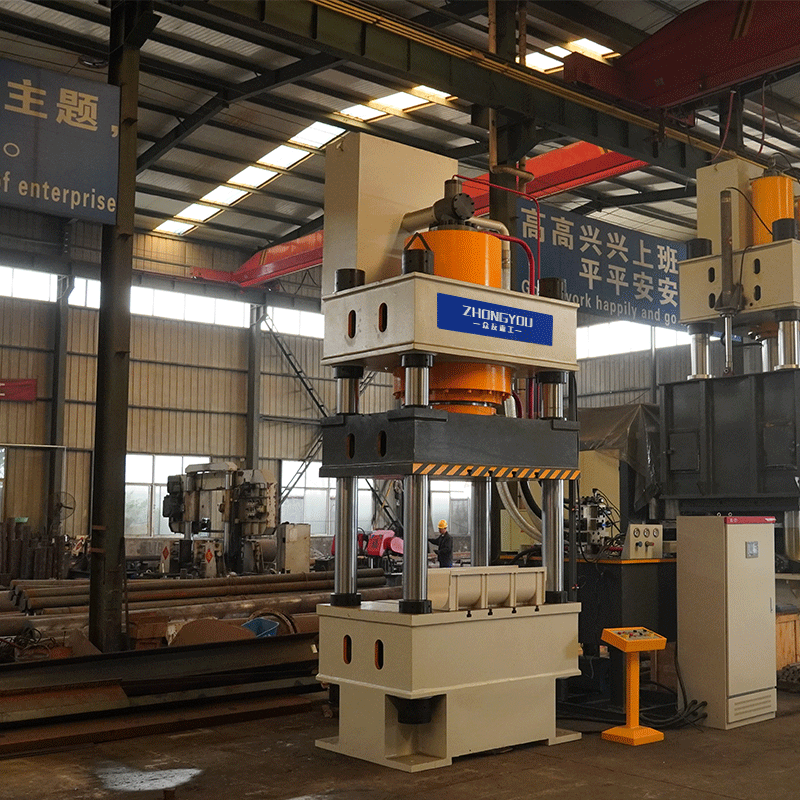

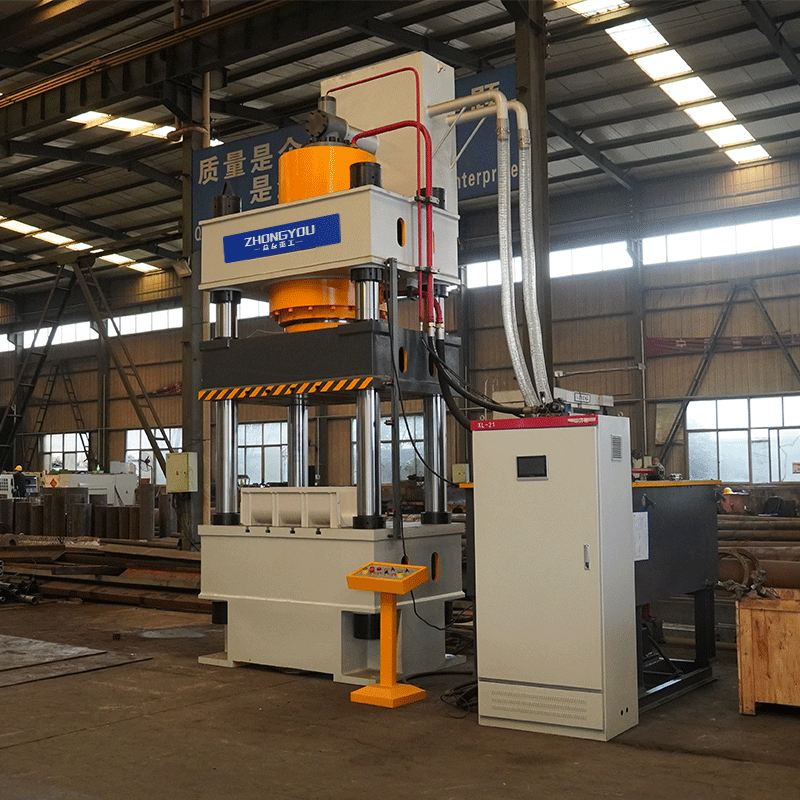

U型排水沟液压机 复合材料热压成型
山东众友重工为俄罗斯客户定制的U型排水沟液压机是利用液压传动技术，通过高压油泵驱动油缸，对复合材料（如玻璃钢、树脂、SMC等）施加压力，配合定制模具实现U型排水沟一次热模压成型的专用设备。从下料-压制-脱模我们可以生产一整条生产线。
扫码加微信
+86 13562463338
+86 13562463338
视频展示
液压机介绍
U型排水沟液压机是利用液压传动技术，通过高压油泵驱动油缸，对复合材料（如玻璃钢、树脂、SMC等）施加压力，配合定制模具实现U型排水沟一次
热模压成型的专用设备。其核心原理基于帕斯卡定律，通过液体传递压力，使模具内的材料在高温高压下固化成型，形成结构稳定、尺寸精确的排水沟。
核心技术特点
1.液压系统
采用二通插装阀集成系统，减少泄漏点，液压冲击小，寿命长。
比例伺服控制系统（高端机型），压力控制精度±1%，响应时间≤0.1秒。
油温控制范围35-55℃，配备风冷/水冷装置，确保系统稳定性。
2.电气控制
PLC可编程控制器，支持手动、半自动、全自动三种模式。
人机界面（HMI）实时显示压力、位移、温度等参数，支持工艺曲线存储与调用。
安全联锁装置：超压保护、油位报警、急停按钮等，符合CE安全标准。
3.模具与工艺
模具材质：P20模具钢，表面镀硬铬处理，硬度HRC52-55。
加热方式：电加热管或模温机，温度均匀性±3℃。
工艺流程：上料→合模→加压→保压→冷却→开模→脱模→成品取出。
应用领域与优势
典型应用场景
市政工程：城市道路排水沟、地下管廊排水槽。
农业灌溉：农田水利渠道、果园排水沟。
交通设施：高速公路中央隔离带排水沟、机场跑道排水槽。
环保工程：污水处理厂排水渠、垃圾填埋场渗滤液收集沟。
设备优势
高效生产：单件成型周期3-8分钟，日产量可达500-1000米。
质量稳定：模压成型产品密度均匀，抗冲击强度比手工制作提高30%以上。
技术参数
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 100T-A | 100T-B | 160T | 200T-A | 200T-B | 315T-A | 315T-B |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| 开口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| 工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 压制速度mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| 回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| 电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 顶出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 顶出行程mm | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| 最大开口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| 工作台有效面积 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| 空程下降速度mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| 压制速度mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| 回程速度mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| 电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 顶出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| 顶出行程mm | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
压制工艺

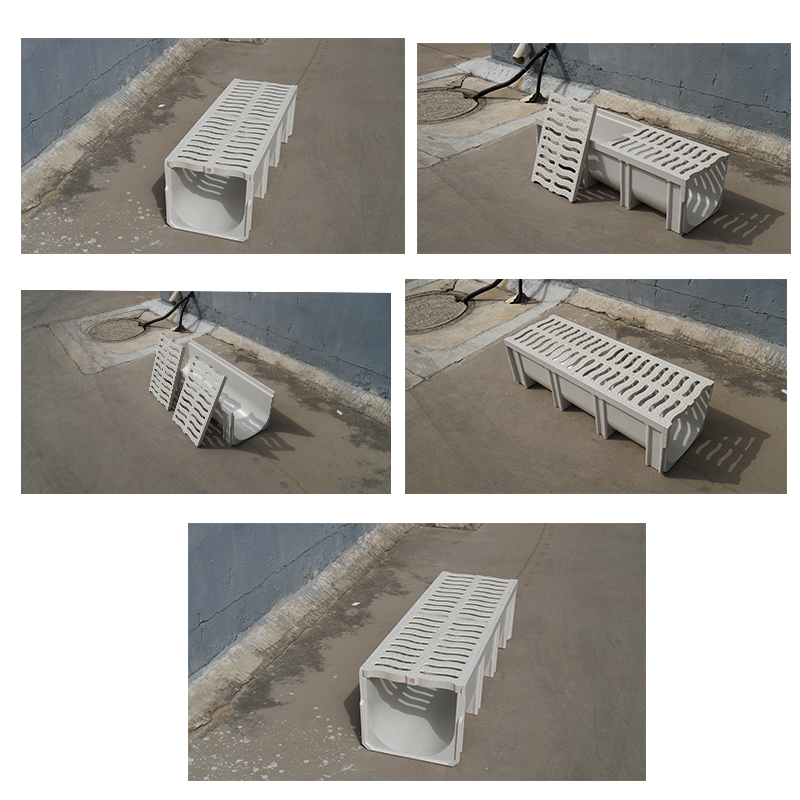

压制案例
