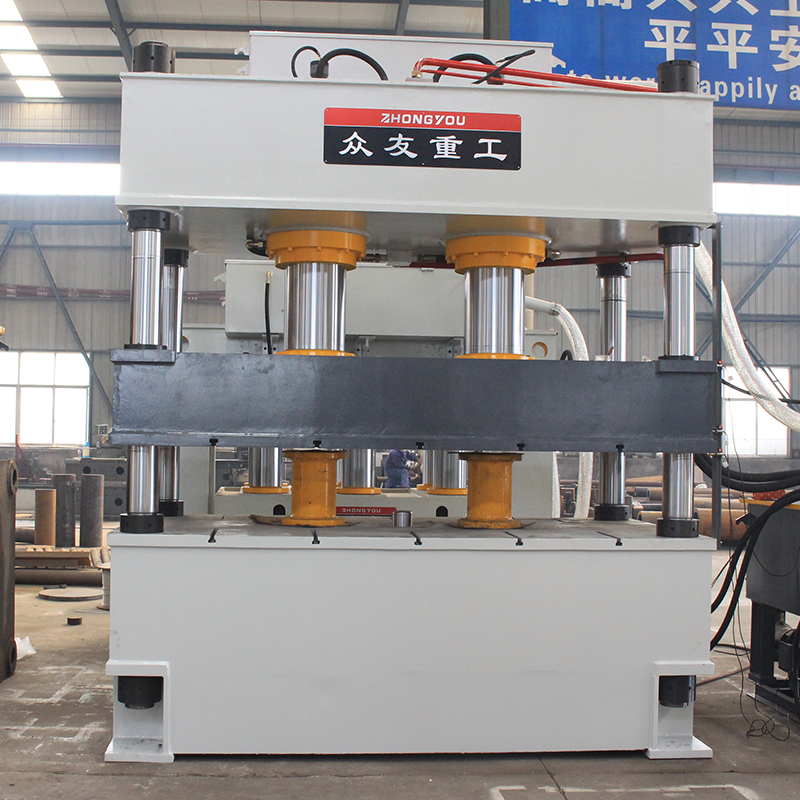

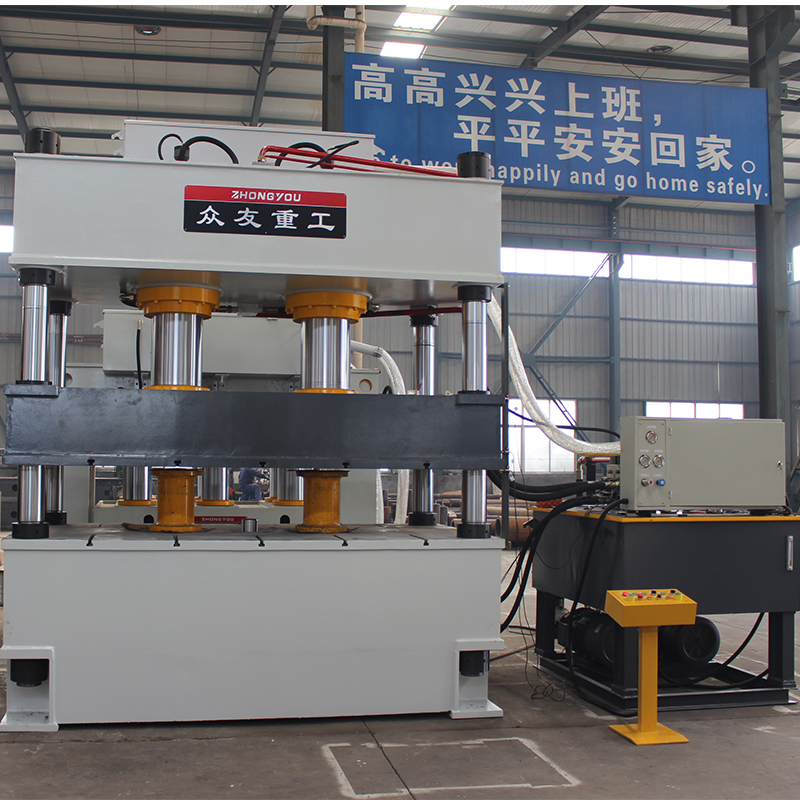

500吨汽车内饰成型压力机 模压成型压力机
山东众友重工为山西客户定制的一台500吨双缸液压机用于生产汽车内饰（如顶棚、门板、座椅等）成型加工的高压设备，通过液压驱动和精确控制实现高效生产。
扫码加微信
+86 13562463338
+86 13562463338
视频展示
液压机介绍

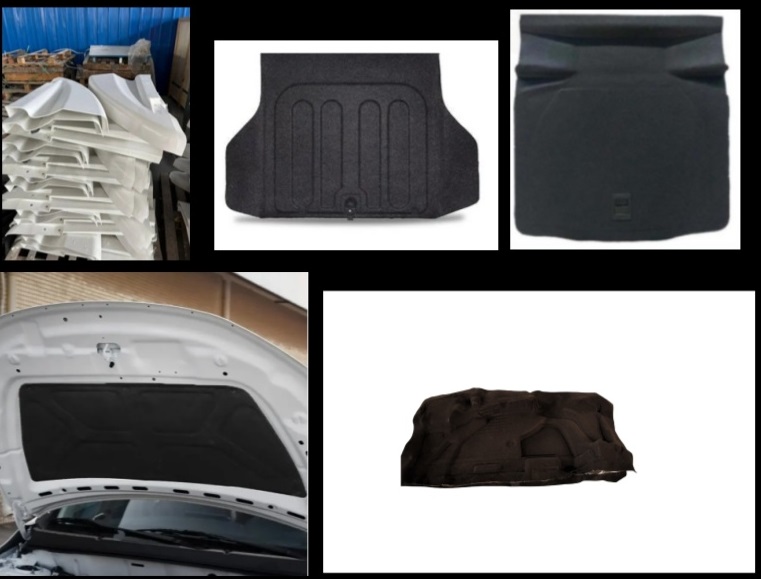

汽车内饰液压机是专为汽车内饰件（如顶蓬、门板、地毯、仪表盘板等）设计的成型设备，其核心功能是通过液压系统提供高压，将预处理的材料（如塑料、纤维复合材料）在模具中压制成型。其工作原理基于帕斯卡定律：
液压系统：由液压泵、液压缸、液压阀和管道组成，液压泵将液压油加压后输送至液压缸，推动活塞运动。
压力传递：小面积活塞上的压力通过液体均匀传递至大面积活塞，实现力的放大，从而产生巨大的压制力。
工艺流程：通常包括滑块快下、减速下行、慢速压制成型、保压、泄压、滑块微回、快回等步骤，确保材料充分融合并固化。
结构类型与适用场景
四柱式结构
特点：采用三梁四柱设计，结构简单、经济实用，造价较低。机身通常由全钢板CO₂焊接，经回火振动处理消除内应力，确保长期使用不变形。
适用场景：适合中小规模生产，如顶蓬、地毯等标准内饰件的压制成型。
优势：维护方便，操作灵活，适合对成本敏感的场景。
框架式结构
特点：机身强度高，抗偏载能力强，冲压精度高。采用闭式导轨框架设计，刚性好，适合大台面、高精度加工。
适用场景：适用于高标准内饰件（如仪表盘板、方向盘）的模压成型工艺，尤其对强度要求高的领域（如出口、冷链）。
技术参数
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 100T-A | 100T-B | 160T | 200T-A | 200T-B | 315T-A | 315T-B |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| 开口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| 工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 压制速度mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| 回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| 电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 顶出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 顶出行程mm | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| 最大开口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| 工作台有效面积 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| 空程下降速度mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| 压制速度mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| 回程速度mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| 电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 顶出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| 顶出行程mm | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
压制工艺
压制案例
