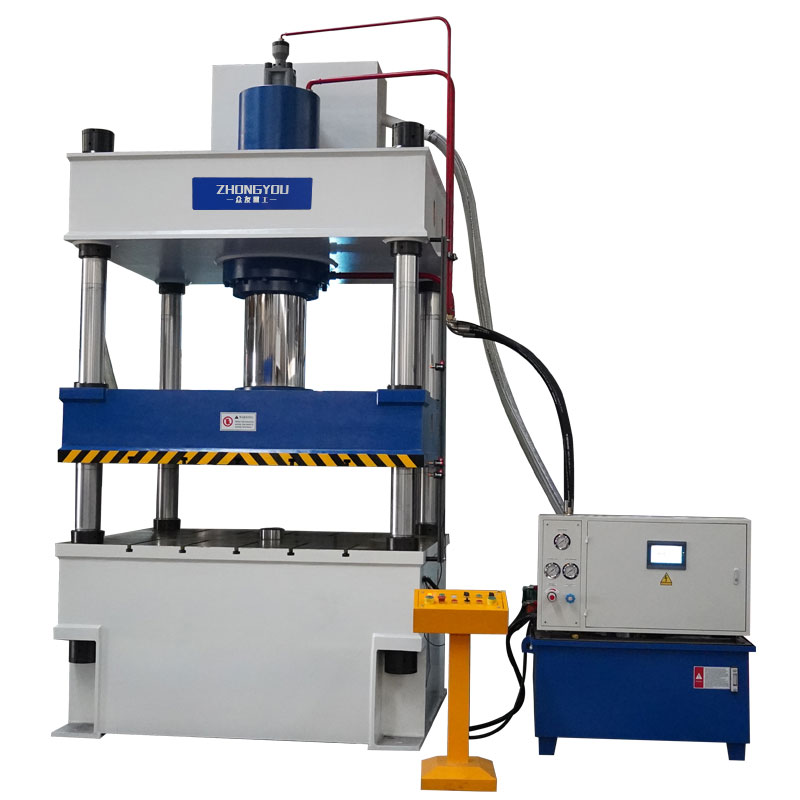

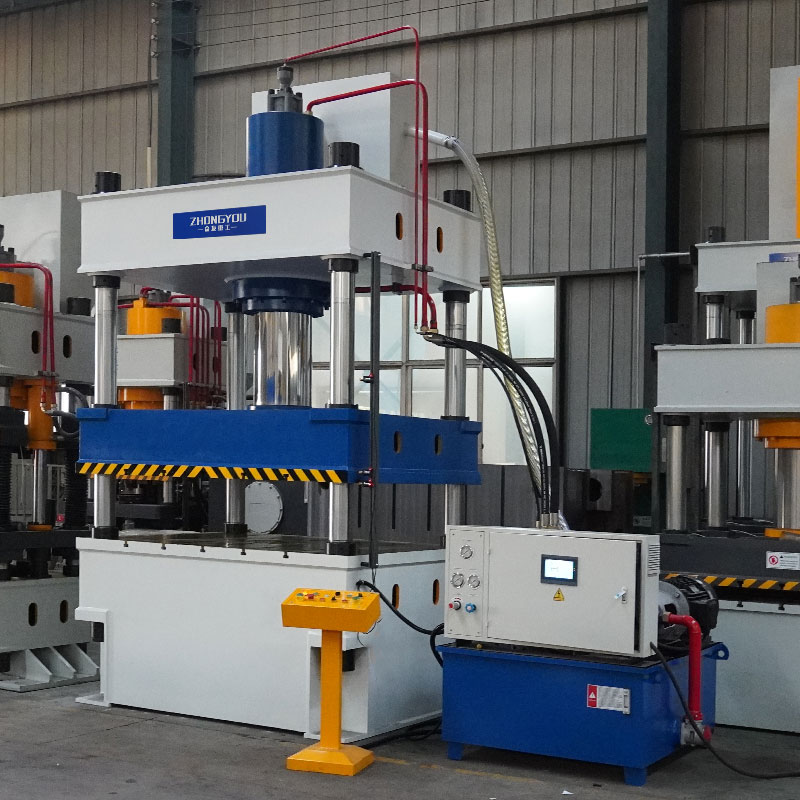

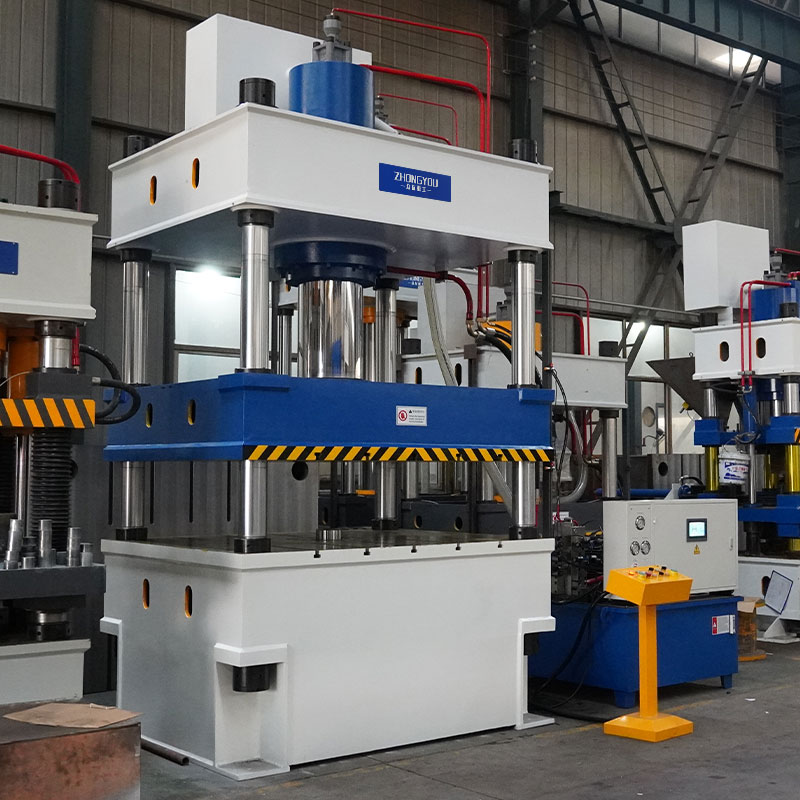

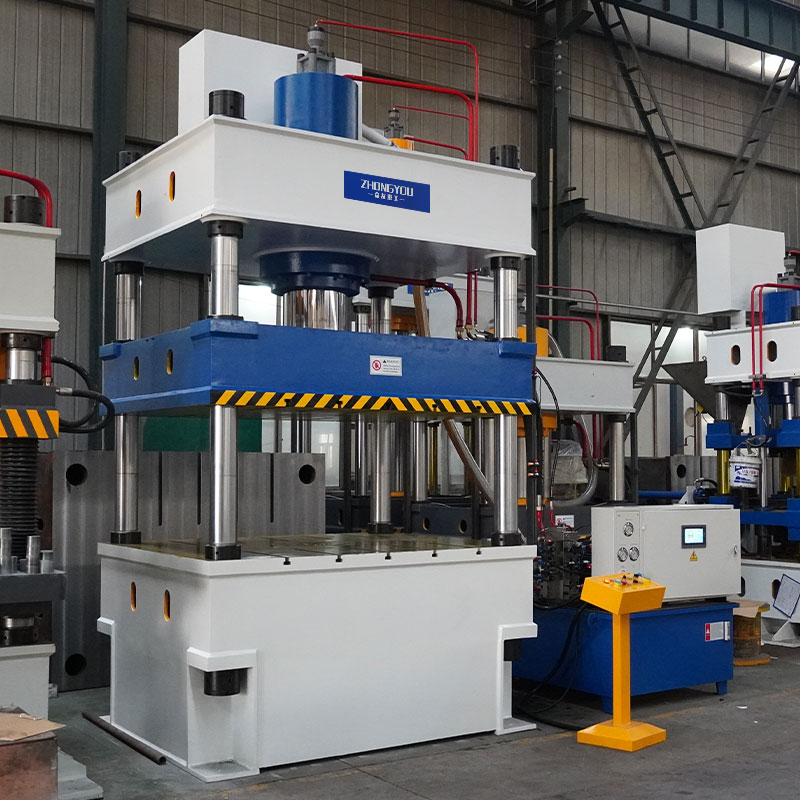

315吨空调外机导风圈压型液压机 金属成型压力机
山东众友重工为银川客户定制的一台315吨液压机是用来生产空调出风口的液压机
扫码加微信
+86 13562463338
+86 13562463338
视频展示
液压机介绍
空调外机导风圈压型液压机”是一种非常具体的专用液压设备。它主要用于将金属
板材（通常是铝材或镀锌钢板）一次压制成型为空调室外机内部那个圆筒形的
导风圈（也叫风罩或导风罩）。
一体成型，结构坚固： 整个导风圈无接缝，强度高，刚性好，不易在风机高速运转时
产生振动和噪音。
生产效率高： 一次冲压成型，生产节拍快，适合大批量生产。
尺寸精确，一致性高： 模具保证每个产品的尺寸和形状完全一致，质量稳定。
表面质量好： 产品表面光洁，形状流畅，有利于空气动力学性能，减少风阻。
材料利用率高： 相对于分体焊接工艺，减少了材料浪费。
技术参数
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 100T-A | 100T-B | 160T | 200T-A | 200T-B | 315T-A | 315T-B |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| 开口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| 工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 压制速度mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| 回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| 电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 顶出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 顶出行程mm | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| 最大开口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| 工作台有效面积 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| 空程下降速度mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| 压制速度mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| 回程速度mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| 电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 顶出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| 顶出行程mm | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
