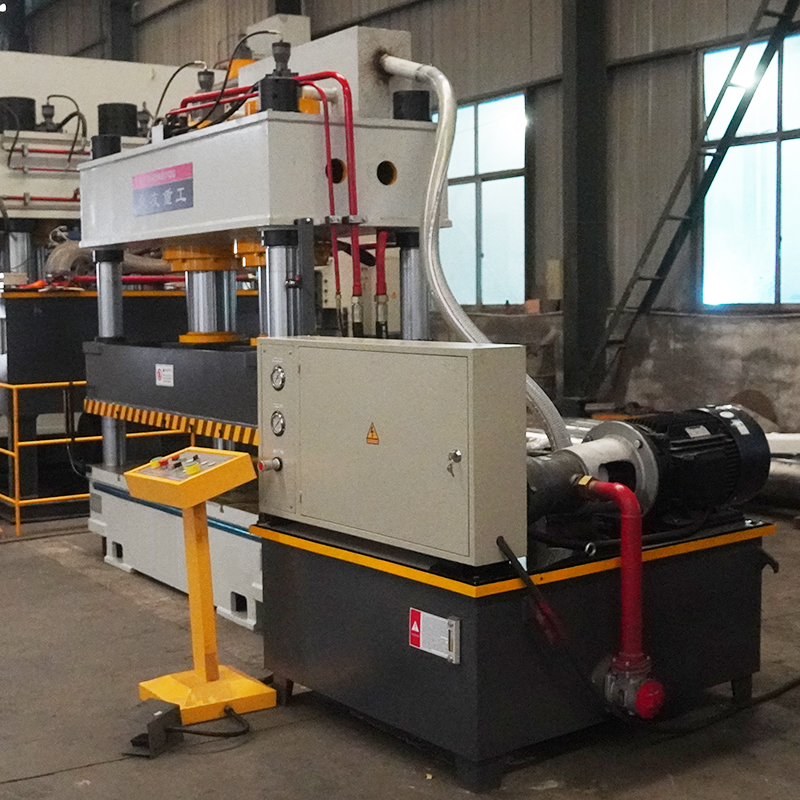

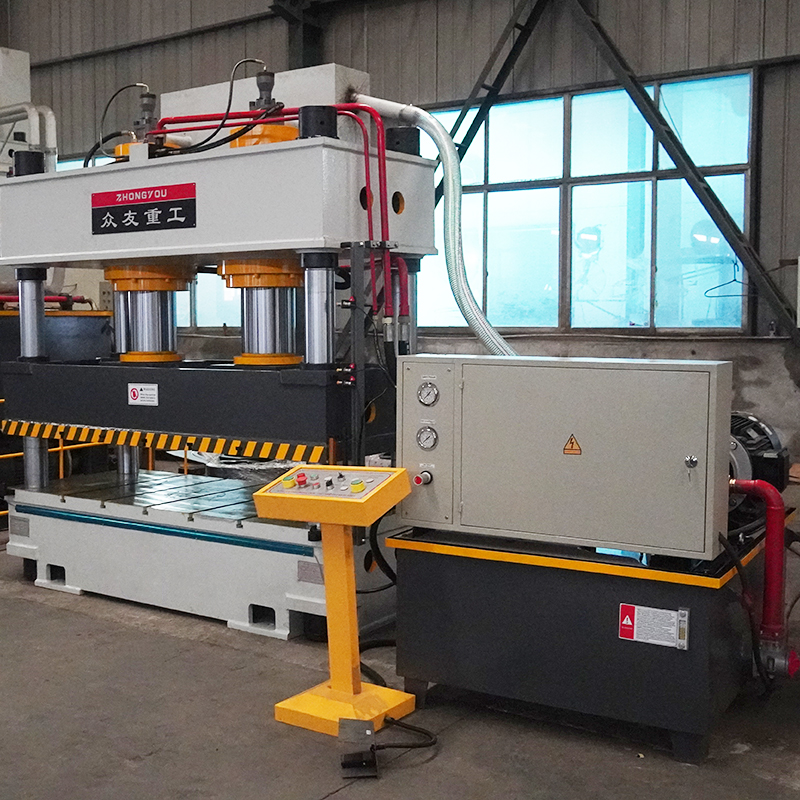

315吨彩石金属瓦液压机 双缸四柱压力机
结构组成主液压系统：主缸（上压缸）：提供向下压制力（160吨），驱动活动横梁对工件施压。顶出缸（下顶缸）：安装在设备底部，向上顶出工件（通常容量为50~100吨）。液压泵站：包含电机、油泵、控制阀组，调节压力、流量及方向。框架结构：三梁四柱或整体焊接框架：确保刚性，抗偏载变形（常见为三梁四柱结构）。立柱与导轨：导向活动横梁，保证上下运动精度。模具系统：上模（固定于活动横梁）与下模（固定于工作台）。下顶缸通过顶杆或顶板与模具联动，实现工件脱模。控制系统：PLC或触摸屏控制压力、
扫码加微信
+86 13562463338
+86 13562463338
视频展示
液压机介绍
结构组成
主液压系统：
主缸（上压缸）：提供向下压制力（160吨），驱动活动横梁对工件施压。
顶出缸（下顶缸）：安装在设备底部，向上顶出工件（通常容量为50~100吨）。
液压泵站：包含电机、油泵、控制阀组，调节压力、流量及方向。
框架结构：
三梁四柱或整体焊接框架：确保刚性，抗偏载变形（常见为三梁四柱结构）。
立柱与导轨：导向活动横梁，保证上下运动精度。
模具系统：
上模（固定于活动横梁）与下模（固定于工作台）。
下顶缸通过顶杆或顶板与模具联动，实现工件脱模。
控制系统：
PLC或触摸屏控制压力、行程、速度，支持手动/自动模式。
2. 工作原理
压制阶段：主缸下压，活动横梁带动上模接触工件，完成冲压、拉伸或成型。
顶出阶段：主缸保压或回程后，下顶缸启动，顶杆从模具底部顶出工件。
复位阶段：顶出缸回程，主缸复位，准备下一循环。
技术参数
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 100T-A | 100T-B | 160T | 200T-A | 200T-B | 315T-A | 315T-B |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| 开口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| 工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 压制速度mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| 回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| 电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 顶出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 顶出行程mm | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| 最大开口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| 工作台有效面积 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| 空程下降速度mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| 压制速度mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| 回程速度mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| 电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 顶出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| 顶出行程mm | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
压制工艺

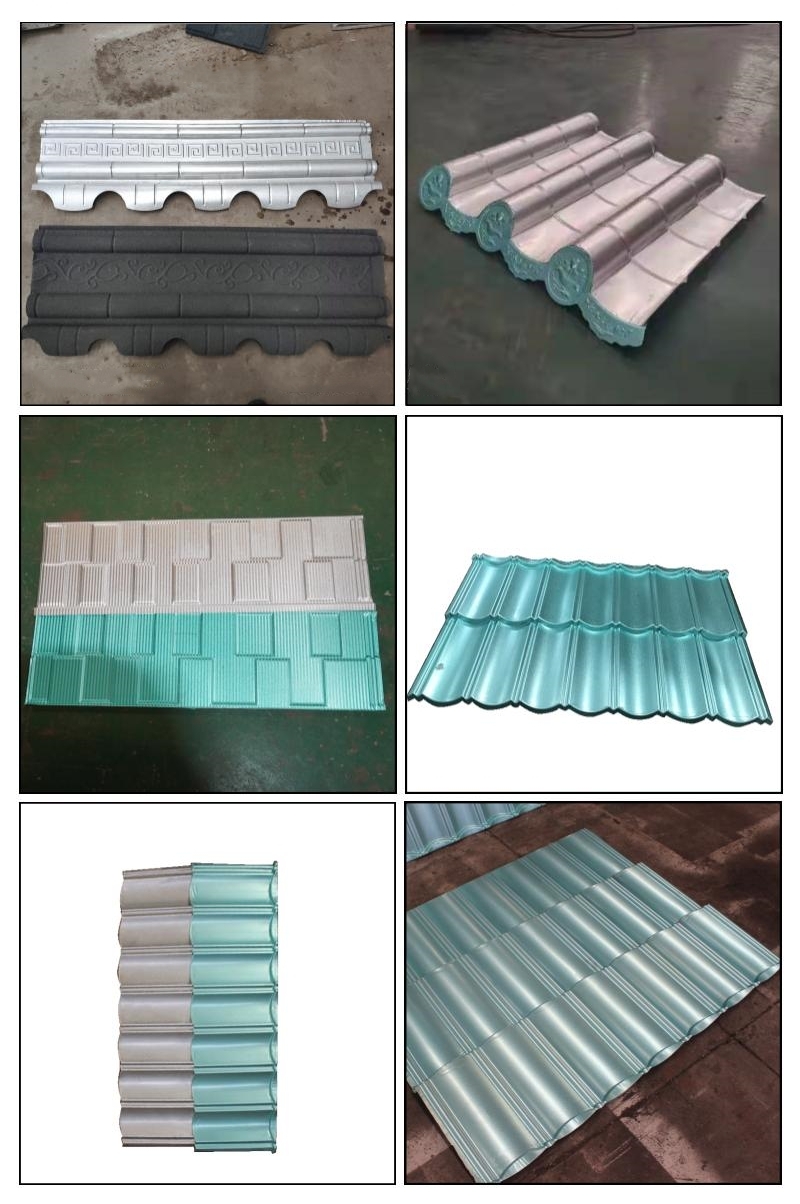

压制案例
